Laptop cách đo nguồn ra màn hình bằng đồng hồ số an toàn và đúng hướng
Khi laptop vẫn chạy, quạt quay hoặc xuất được hình qua màn hình ngoài nhưng màn hình tích hợp tối đen, việc đo nguồn tại đầu nối màn hình có thể giúp khoanh vùng lỗi. Tuy nhiên, đây không phải phép thử dành cho người chưa quen đo mạch điện tử. Khoảng cách giữa các chân của đầu nối eDP hoặc LVDS rất nhỏ; chỉ một lần trượt que đo cũng có thể làm chập đường nguồn, hỏng mainboard hoặc tấm nền. Cách an toàn nhất là tra đúng sơ đồ của model máy, dùng que đo đầu kim có bọc cách điện và dừng lại nếu không xác định được chân mass.
Bài viết này giải thích nguyên tắc laptop cách đo nguồn ra màn hình bằng đồng hồ số, cách đọc kết quả và thời điểm nên chuyển máy cho kỹ thuật viên. Các mức điện áp chỉ mang tính tham khảo vì chân cắm, điện áp và trình tự cấp nguồn khác nhau giữa từng bo mạch, loại màn hình và đời máy.

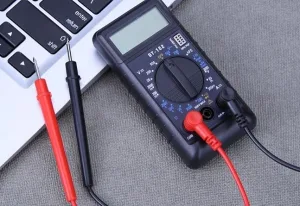

Đo tại đầu nối màn hình cần que đo nhỏ, điểm mass chắc chắn và sơ đồ chân đúng model.
Khi nào cần đo nguồn màn hình laptop?
Phép đo hữu ích sau khi đã kiểm tra các nguyên nhân đơn giản như độ sáng, chế độ xuất hình, RAM, pin và bộ sạc. Những biểu hiện thường dẫn đến bước đo nguồn gồm:
- Máy khởi động và có hình trên màn hình ngoài nhưng màn hình laptop không hiển thị.
- Rọi đèn sát tấm nền thấy hình rất mờ, gợi ý phần hiển thị còn hoạt động nhưng đèn nền không sáng.
- Màn hình chớp, mất sáng khi thay đổi góc mở, có thể liên quan cáp màn hình hoặc đầu nối.
- Đã thử một tấm nền tương thích nhưng lỗi không thay đổi.
- Máy có dấu hiệu hoạt động nhưng cả màn hình trong và màn hình ngoài đều không có hình; trường hợp này cần kiểm tra POST, RAM, BIOS hoặc GPU trước khi kết luận đường nguồn màn hình.
Đo điện áp không thay thế việc quan sát ngoại quan. Hãy ngắt sạc và pin trước khi tháo máy, kiểm tra cáp có cháy, gãy, lỏng hoặc oxy hóa hay không. Nếu máy từng vào nước, có mùi khét hoặc nóng bất thường, không nên tiếp tục cấp nguồn để thử.

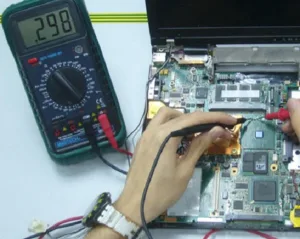

Ưu tiên đồng hồ số đáng tin cậy và que đo đầu kim được che cách điện, chỉ để lộ phần đầu cần tiếp xúc.
Dụng cụ và dữ liệu cần chuẩn bị trước khi đo
Cần có đồng hồ số đo điện áp một chiều, tua vít phù hợp, dụng cụ chống tĩnh điện, que đo đầu nhỏ và sơ đồ mạch hoặc boardview đúng mã mainboard. Mã máy thương mại chưa đủ để xác định chân cắm vì cùng một dòng laptop có thể dùng nhiều phiên bản main khác nhau. Hãy ghi lại mã bo mạch in trên main và mã tấm nền trước khi tra cứu.
Đặt máy trên bề mặt cách điện, đủ sáng và tránh vật kim loại rơi vào main. Sao lưu dữ liệu quan trọng nếu máy còn truy cập được. Với máy của khách hàng hoặc máy có dữ liệu nhạy cảm, cần thống nhất phạm vi kiểm tra; thao tác chẩn đoán màn hình không đòi hỏi mở tập tin cá nhân hay yêu cầu mật khẩu hệ điều hành.

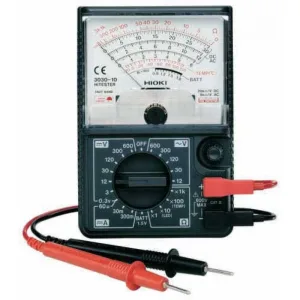

Đồng hồ phải ở chế độ DC, không dùng thang đo dòng điện để chạm song song vào mạch. Nhiều đồng hồ tự động chọn thang; nếu dùng loại chỉnh tay, chọn thang cao hơn mức điện áp dự kiến. Không đo điện trở hoặc thông mạch khi bo mạch đang được cấp điện.
Cách xác định đầu nối eDP hoặc LVDS và điểm mass
Đầu nối màn hình thường nằm gần bản lề, nhưng vị trí thay đổi theo thiết kế. Máy đời mới chủ yếu dùng eDP; một số máy cũ dùng LVDS. Hai chuẩn này có sơ đồ chân và cách cấp nguồn khác nhau, vì vậy không được lấy thứ tự chân của một đầu nối áp dụng cho đầu nối khác. Sơ đồ mạch sẽ chỉ rõ các chân nguồn tấm nền, mass, tín hiệu bật đèn nền, điều chỉnh độ sáng và các cặp dữ liệu.
Que đen của đồng hồ có thể nối vào điểm GND được xác nhận trên sơ đồ, vỏ kim loại của cổng có nối mass, hoặc lỗ bắt vít mass của mainboard. Không mặc định mọi khung kim loại đều là mass. Dùng chế độ thông mạch để xác nhận điểm mass chỉ khi máy đã ngắt hoàn toàn sạc và pin.

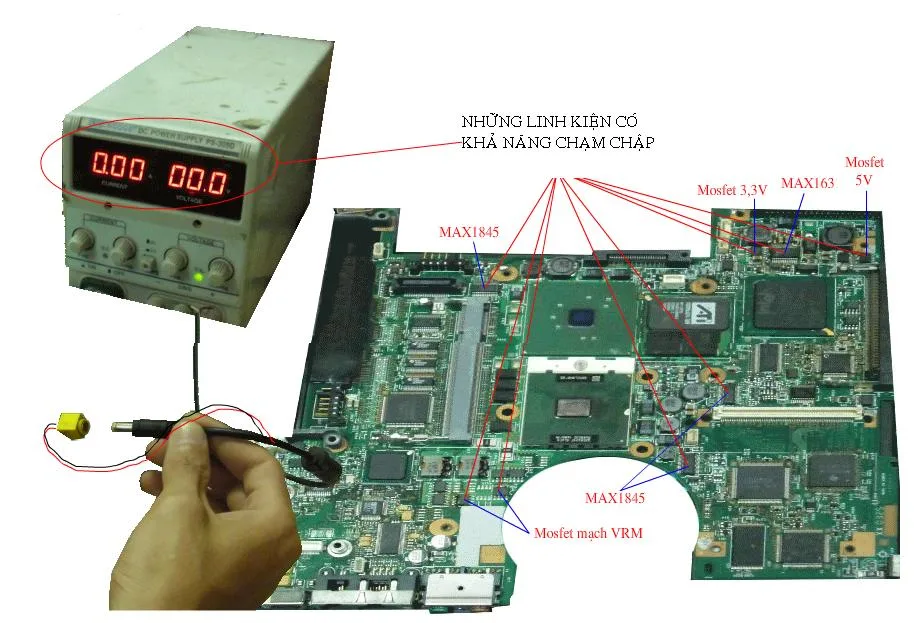

Cần xác định đúng mã mainboard và sơ đồ trước khi chạm que đo vào đầu nối màn hình.
Quy trình đo nguồn ra màn hình bằng đồng hồ số
Bước 1: Kiểm tra khi máy đã ngắt điện
Rút sạc, ngắt pin trong và giữ nút nguồn vài giây để xả điện. Quan sát đầu cáp, socket và khu vực cầu chì bảo vệ. Nếu phải tháo hoặc cắm lại cáp màn hình, luôn thực hiện khi cả sạc lẫn pin đã ngắt. Cắm rút cáp trong lúc còn điện là nguyên nhân phổ biến làm cháy cầu chì hoặc hỏng mạch đèn nền.
Bước 2: Cố định que mass và chuẩn bị que dương
Kẹp que đen vào điểm GND chắc chắn. Che phần lớn đầu kim của que đỏ, chỉ để lộ một đoạn rất ngắn. Không giữ hai que lơ lửng gần nhau và không dùng đầu đo quá lớn. Nếu không thể tiếp cận chân đo an toàn, nên đo tại test point hoặc linh kiện trên đường nguồn theo sơ đồ thay vì chọc trực tiếp vào socket.
Bước 3: Cấp nguồn và đo theo sơ đồ
Kết nối lại nguồn theo quy trình của máy, bật máy và chờ trạng thái hoạt động ổn định. Chạm que đỏ vào từng test point đã xác định, không quét ngang các chân. Ghi điện áp, thời điểm xuất hiện và trạng thái màn hình. Nguồn tấm nền thường ở mức vài volt, còn đường cấp cho đèn nền có thể cao hơn đáng kể; tín hiệu bật và điều chỉnh độ sáng thường là tín hiệu logic. Giá trị chính xác phải đối chiếu với schematic, datasheet tấm nền và trạng thái hoạt động của máy.
Bước 4: Tắt nguồn trước khi thay đổi kết nối
Sau mỗi lượt đo, tắt máy, rút sạc và ngắt pin trước khi tháo cáp hoặc thay tấm nền thử. Không dùng phép đo “chạm thử” giữa các chân và không câu tắt cầu chì. Cầu chì đứt thường là hậu quả của chập phía sau; nối tắt có thể làm hư hỏng lan rộng.
Không suy đoán thứ tự chân eDP/LVDS theo màu dây hoặc theo một model laptop khác.
Đọc kết quả để phân biệt lỗi màn hình, cáp và mainboard
Nếu nguồn tấm nền, tín hiệu cho phép và đường đèn nền đều đúng theo sơ đồ nhưng không có hình, cần kiểm tra cáp tín hiệu, tấm nền tương thích và dữ liệu hình ảnh. Điện áp đúng không chứng minh toàn bộ cặp dữ liệu eDP/LVDS đang hoạt động; đồng hồ số cũng không thay thế máy hiện sóng khi cần kiểm tra tín hiệu tốc độ cao.
Nếu có hình mờ khi rọi đèn nhưng đèn nền không sáng, hãy kiểm tra lần lượt tín hiệu bật đèn, tín hiệu điều chỉnh sáng, cầu chì và đường nguồn đèn nền. Không có nguồn tấm nền tại socket nhưng có nguồn ở phía trước cầu chì thường gợi ý cầu chì hoặc đường mạch bị hở. Không có nguồn ở cả hai phía cần truy ngược mạch điều khiển, IC nguồn và điều kiện mở nguồn.
Nếu điện áp xuất hiện rồi mất, nguyên nhân có thể là bảo vệ quá dòng, cáp hoặc tấm nền chập, hoặc trình tự khởi động bị dừng. Không nên kết luận chỉ từ một giá trị tức thời. Kỹ thuật viên sẽ thử bằng linh kiện tương thích đã kiểm chứng, đo trở kháng khi máy đã ngắt điện và đối chiếu trình tự cấp nguồn.
Kết luận cần dựa trên triệu chứng, sơ đồ, điện áp và phép thử chéo bằng linh kiện tương thích.
Nên thay màn hình hay sửa mạch nguồn trên main?
Nên thay tấm nền khi đã xác nhận cáp tốt, nguồn và tín hiệu điều khiển đúng, đồng thời tấm nền thử tương thích hoạt động bình thường. Nên sửa mainboard khi mất đường nguồn, mất tín hiệu điều khiển hoặc có linh kiện bảo vệ và IC nguồn hỏng. Nếu lỗi thay đổi theo góc mở, cần ưu tiên kiểm tra cáp và bản lề trước khi thay màn hình.
Chi phí thực tế phụ thuộc kích thước, độ phân giải, tần số quét, chuẩn chân cắm, loại tấm nền, tình trạng cáp và mức hư hỏng trên main. Thời gian xử lý cũng phụ thuộc việc có sẵn linh kiện tương thích và lỗi có tái hiện ổn định hay không. Một báo giá hợp lý phải được đưa ra sau khi xác định đúng nguyên nhân, nêu rõ hạng mục thay hoặc sửa và điều kiện bảo hành; không nên chốt thay màn hình chỉ dựa trên biểu hiện tối đen.
Tại TP.HCM, người dùng nên mang theo bộ sạc và mô tả thời điểm lỗi xuất hiện. Nếu cần kiểm tra tại khu vực Tân Bình, có thể yêu cầu kỹ thuật viên ghi nhận ngoại quan, tình trạng dữ liệu và linh kiện trước khi nhận máy. Dữ liệu cá nhân nên được giữ nguyên; nếu quy trình sửa chữa cần đăng nhập hệ điều hành để kiểm tra hiển thị, kỹ thuật viên phải trao đổi trước với chủ máy.
Nếu cần chẩn đoán chuyên sâu, bạn có thể tham khảo quy trình sửa laptop tại Tân Bình. Khi chi phí sửa không còn phù hợp với giá trị máy, hai phương án khác là định giá thu mua laptop cũ hoặc xem tiêu chí chọn mua laptop cũ; nên so sánh tổng chi phí, bảo hành và nhu cầu sử dụng thay vì quyết định chỉ theo giá ban đầu.
Câu hỏi thường gặp về đo nguồn màn hình laptop
Có thể dùng mọi đồng hồ số để đo nguồn màn hình không?
Đồng hồ phải đo DC ổn định và có que đo đủ nhỏ. Quan trọng hơn thiết bị là sơ đồ đúng model, điểm mass chắc chắn và kỹ năng tránh chập các chân sát nhau.
Nguồn màn hình laptop luôn là 3,3 V phải không?
Không. Điện áp phụ thuộc thiết kế mainboard, chuẩn eDP/LVDS, tấm nền và từng đường mạch. Ngoài nguồn logic còn có đường đèn nền và tín hiệu điều khiển. Chỉ dùng giá trị trong schematic hoặc datasheet tương ứng để đối chiếu.
Có nên rút cáp màn hình khi laptop đang bật?
Không. Phải tắt máy, rút sạc và ngắt pin trước khi cắm hoặc rút cáp. Thao tác nóng có thể gây chập và làm hỏng cả mainboard lẫn tấm nền.
Đo đủ điện áp nhưng màn hình vẫn tối thì lỗi ở đâu?
Có thể lỗi tấm nền, cáp, tín hiệu dữ liệu hoặc mạch đèn nền. Cần kiểm tra hình mờ bằng đèn, thử cáp hoặc màn hình tương thích và dùng thiết bị chuyên dụng nếu phải đánh giá tín hiệu tốc độ cao.
Khi nào nên dừng tự kiểm tra?
Hãy dừng nếu không có schematic, không xác định được mass, socket quá nhỏ, máy từng vào nước hoặc điện áp xuất hiện bất thường. Tiếp tục thử sai có thể làm lỗi ban đầu nặng hơn.
