Laptop thay socket màn hình trên mainboard – hướng dẫn chi tiết cho kỹ thuật viên

Laptop thay socket màn hình trên mainboard khi nào cần làm?

Laptop thay socket màn hình trên mainboard là hướng xử lý khi đầu nối cáp màn hình LVDS hoặc eDP trên bo mạch chủ bị lỏng, gãy chân, cháy tiếp điểm hoặc bong khỏi pad đồng. Đây không phải lỗi nên đoán bằng mắt thường rồi thay linh kiện ngay, vì triệu chứng có thể giống hư màn hình, hư cáp, lỗi chip xuất hình hoặc lỗi nguồn màn. Cách làm đúng là kiểm tra theo chuỗi: màn hình, cáp, socket, đường tín hiệu, nguồn cấp và tình trạng main trước khi quyết định sửa.

Tại Máy Tính Giá Sỉ, trường hợp này thường được tiếp nhận khi máy vẫn lên nguồn nhưng màn hình tối, lúc có lúc không, gập mở bản lề thì mất hình, màn sọc nhấp nháy, hoặc cáp màn hình không còn giữ chắc trong socket. Với laptop dùng nhiều năm, từng rơi va đập, từng tháo màn hình, từng thay vỏ hoặc bản lề bị cứng, socket màn hình trên mainboard là vị trí rất dễ bị kéo lệch và hở chân.

Dấu hiệu socket màn hình laptop bị lỗi

Nhóm dấu hiệu phổ biến nhất là laptop có nguồn, quạt quay, đèn báo sáng nhưng màn hình trong không hiển thị. Khi cắm màn hình rời qua HDMI hoặc VGA vẫn có hình, kỹ thuật viên sẽ ưu tiên kiểm tra cụm màn hình trong gồm panel, cáp, socket và mạch xuất hình. Nếu cắm lại cáp thì máy lên hình tạm thời nhưng sau đó tái lỗi, khả năng cao socket đã lỏng, mòn ngàm hoặc hở chân hàn.

• Màn hình laptop chớp tắt, sọc ngang, sọc dọc hoặc sai màu khi gập mở nắp máy.
• Cáp màn hình cắm không chắc, khóa giữ cáp gãy, socket bị lệch khỏi vị trí ban đầu.
• Quan sát thấy chân socket bị đen, cháy, oxy hóa hoặc có vết kéo rách pad đồng.
• Máy từng thay bản lề, thay vỏ, thay màn hình hoặc vệ sinh nhưng sau đó phát sinh lỗi hình.
• Đo kiểm thấy mất đường nguồn màn, mất tín hiệu eDP/LVDS hoặc một số chân không còn thông mạch.

Các dấu hiệu trên chỉ là cơ sở khoanh vùng. Một số laptop vẫn có biểu hiện tương tự dù socket còn tốt, chẳng hạn cáp màn hình đứt ngầm ở đoạn đi qua bản lề, panel lỗi mạch T-Con, BIOS xuất hình bất thường hoặc main có lỗi nguồn phụ. Vì vậy bài toán không chỉ là thay socket mới, mà là xác định đúng điểm đứt trong toàn bộ đường hình.

Quy trình kiểm tra trước khi thay socket màn hình

Trước khi tháo socket khỏi mainboard, kỹ thuật viên cần loại trừ các nguyên nhân dễ kiểm tra hơn. Máy sẽ được thử với màn hình rời để xác định hệ thống vẫn khởi động và có tín hiệu xuất hình. Tiếp theo là kiểm tra cáp màn hình, màn hình trong, tình trạng bản lề, dấu vết nước vào, cháy nổ hoặc can thiệp sửa chữa trước đó. Nếu cáp hoặc panel lỗi rõ ràng, thay socket sẽ không giải quyết triệt để.

Với socket eDP hoặc LVDS, bước đo điện rất quan trọng. Kỹ thuật viên sẽ kiểm tra nguồn cấp màn, đường mass, đường enable, độ thông mạch từng nhóm chân và dấu hiệu chạm chập. Khi phát hiện socket cháy chân, không nên cắm thử đi thử lại vì có thể làm hư thêm cáp hoặc màn hình. Trường hợp pad đồng bị bong, cần đánh giá còn đủ điểm bám để thay socket hay phải câu dây phục hồi đường tín hiệu.

Khách hàng nên mô tả rõ tình trạng trước khi máy hư: máy có rơi không, có thay màn hình gần đây không, lỗi xảy ra sau khi gập mở hay sau khi vệ sinh. Thông tin này giúp rút ngắn thời gian kiểm tra và giảm rủi ro thay sai linh kiện.

Thay socket màn hình trên mainboard làm như thế nào?

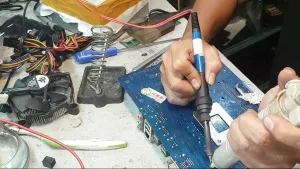

Khi đã xác định socket là nguyên nhân chính, mainboard cần được tháo ra khỏi máy để thao tác trên bàn kỹ thuật. Khu vực socket được che chắn những linh kiện nhạy nhiệt xung quanh, làm sạch bụi và kiểm tra dưới kính phóng đại. Việc tháo socket cũ thường dùng máy khò nhiệt có kiểm soát, kết hợp nhíp và dung dịch hỗ trợ hàn. Nhiệt quá cao hoặc kéo socket khi thiếc chưa chảy đều có thể làm bong pad đồng, khiến ca sửa phức tạp hơn.

Sau khi gỡ socket cũ, kỹ thuật viên làm sạch thiếc cũ, kiểm tra từng pad, phục hồi đường đứt nếu có rồi căn socket mới đúng chân và đúng chiều. Socket màn hình có nhiều chuẩn khác nhau, vì vậy linh kiện thay thế phải khớp số chân, kiểu khóa cáp, khoảng cách chân và loại tín hiệu. Gắn nhầm socket hoặc lệch chân có thể làm chập nguồn màn, mất hình hoặc hư panel.

Bước cuối là kiểm tra dưới kính, đo lại các chân quan trọng, lắp cáp thật và test ở nhiều góc gập mở. Một ca sửa đạt yêu cầu không chỉ lên hình tại bàn kỹ thuật, mà còn phải ổn định khi đóng mở nắp, di chuyển máy nhẹ và chạy thử trong điều kiện sử dụng bình thường.

Giá thay socket màn hình laptop phụ thuộc vào yếu tố nào?

Chi phí thay socket màn hình không nên báo cứng khi chưa kiểm tra máy, vì mỗi tình trạng mainboard khác nhau. Nếu socket chỉ lỏng, pad còn nguyên và linh kiện phổ biến, thời gian xử lý sẽ nhẹ hơn. Nếu socket cháy, mất pad, đứt đường tín hiệu, có dấu nước vào hoặc từng bị sửa trước đó, kỹ thuật viên phải phục hồi mạch trước khi gắn socket mới, chi phí và thời gian sẽ cao hơn.

• Dòng máy và loại socket: LVDS, eDP, socket nhỏ nhiều chân hoặc socket hiếm.
• Mức độ hư hỏng: lỏng chân, gãy khóa, cháy chân, bong pad hay đứt mạch.
• Tình trạng linh kiện liên quan: cáp màn hình, panel, bản lề, nguồn màn và mainboard.
• Yêu cầu phục hồi đường mạch: có cần câu dây, gia cố pad hoặc xử lý chạm chập không.
• Khả năng test sau sửa: máy có còn đủ màn, cáp, pin, adapter để kiểm tra ổn định không.

MTGS sẽ kiểm tra trước, giải thích phương án sửa và báo giá theo tình trạng thực tế. Với máy quá cũ, main đã mục nhiều hoặc chi phí sửa gần bằng giá trị máy, khách hàng nên cân nhắc giữa sửa, thay cụm linh kiện hoặc chuyển sang một máy cũ ổn định hơn. Mục tiêu là chọn phương án hợp lý về chi phí, không sửa bằng mọi giá.

Lưu ý để tránh hư lại sau khi thay socket

Socket màn hình thường hư do lực kéo lặp lại ở khu vực bản lề hoặc do thao tác tháo lắp cáp không đúng. Sau khi sửa, người dùng nên kiểm tra bản lề có bị cứng không. Nếu bản lề quá nặng, mỗi lần mở máy sẽ kéo căng cáp màn hình và tạo lực lên socket. Trong nhiều trường hợp, chỉ thay socket mà không xử lý bản lề hoặc cáp đang gãy ngầm thì lỗi có thể tái diễn.

Không nên tự cạy nắp, rút cáp màn hình hoặc dùng keo dán cố định socket khi không có dụng cụ phù hợp. Socket eDP có chân rất nhỏ, chỉ cần lệch nhẹ hoặc để chạm kim loại là có thể gây chập. Nếu máy có dấu hiệu mất hình sau va đập hoặc sau khi thay màn hình ở nơi khác, nên ngưng cắm sạc và mang máy đi kiểm tra sớm để hạn chế cháy lan trên mainboard.

Dữ liệu và kiểm tra máy tại MTGS Tân Bình

Thay socket màn hình là thao tác trên phần cứng hiển thị, thông thường không cần can thiệp dữ liệu trong ổ cứng. Tuy vậy, trước khi sửa, khách hàng vẫn nên thông báo nếu máy có dữ liệu quan trọng hoặc yêu cầu không đăng nhập hệ điều hành. Kỹ thuật viên có thể kiểm tra phần cứng bằng màn hình ngoài, BIOS hoặc môi trường test phù hợp, hạn chế truy cập dữ liệu cá nhân khi không cần thiết.

MTGS tiếp nhận kiểm tra tại 121 Thành Mỹ, P8, Tân Bình, TP.HCM. Với các lỗi liên quan màn hình không lên, khách hàng nên mang theo sạc zin nếu còn, mô tả lịch sử lỗi và cho biết máy từng thay màn, thay cáp hay sửa main chưa. Việc có đủ thông tin giúp quá trình chẩn đoán minh bạch hơn và tránh nhầm giữa lỗi socket với lỗi màn hình hoặc lỗi cáp.

Câu hỏi thường gặp về thay socket màn hình laptop

Thay socket màn hình có làm mất dữ liệu không?

Thông thường không. Công việc nằm ở mainboard và đường màn hình, không phải thao tác xóa ổ cứng. Nếu cần kiểm tra trong hệ điều hành, khách hàng có thể trao đổi trước để giới hạn phạm vi test.

Socket màn hình hư có cần thay cả mainboard không?

Không phải lúc nào cũng cần thay main. Nếu pad đồng và đường mạch còn phục hồi được, thay socket hoặc phục hồi chân hàn thường tiết kiệm hơn thay mainboard. Nếu main cháy rộng, mục mạch hoặc đã sửa nhiều lần, kỹ thuật viên sẽ báo rõ rủi ro trước khi làm.

Lỗi gập mở máy mất hình có chắc do socket không?

Không chắc. Lỗi này có thể do socket lỏng, cáp màn hình đứt ngầm, bản lề kéo cáp hoặc panel lỗi. Cần kiểm tra cả cụm màn hình và đường tín hiệu trước khi kết luận.

Sau khi thay socket cần test những gì?

Cần test lên hình ổn định, gập mở nhiều góc, rung nhẹ khu vực bản lề, kiểm tra sọc màu, độ sáng, nhận màn trong BIOS và trong hệ điều hành. Nếu có thay cáp hoặc chỉnh bản lề, cũng cần test lại độ căng của cáp.
