Cách dùng multimeter để kiểm tra adapter laptop

Cách dùng multimeter để kiểm tra adapter laptop an toàn

Khi laptop không nhận sạc, pin không tăng phần trăm hoặc máy chỉ chạy bằng pin dù đã cắm điện, adapter là bộ phận nên kiểm tra trước. Một chiếc multimeter giúp bạn biết adapter còn ra đúng điện áp hay không, dây sạc có đứt ngầm không và jack DC có tiếp xúc ổn định không. Bài hướng dẫn này tập trung vào cách đo cơ bản tại nhà, đủ để khoanh vùng lỗi trước khi quyết định thay adapter, kiểm tra chân sạc hoặc mang máy đến kỹ thuật viên.

Trước khi đo, hãy đọc thông số in trên adapter. Phần quan trọng nhất thường là Output, ví dụ 19V – 3.42A, 19.5V – 4.62A hoặc 20V – 3.25A. Khi đo điện áp đầu ra, bạn so kết quả trên đồng hồ với con số Output này. Sai số nhỏ thường chấp nhận được, nhưng điện áp tụt quá thấp, nhảy liên tục hoặc bằng 0V là dấu hiệu cần kiểm tra sâu hơn.

Chuẩn bị trước khi đo adapter bằng multimeter

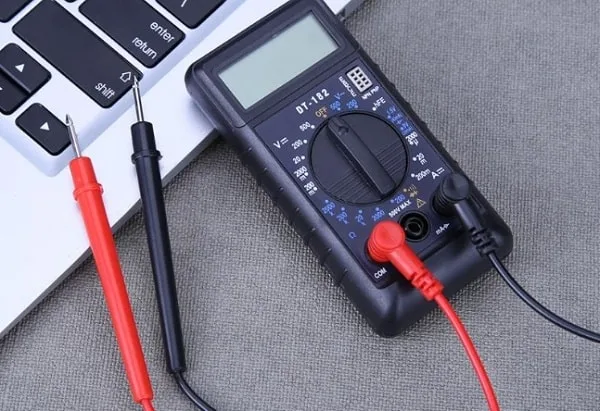

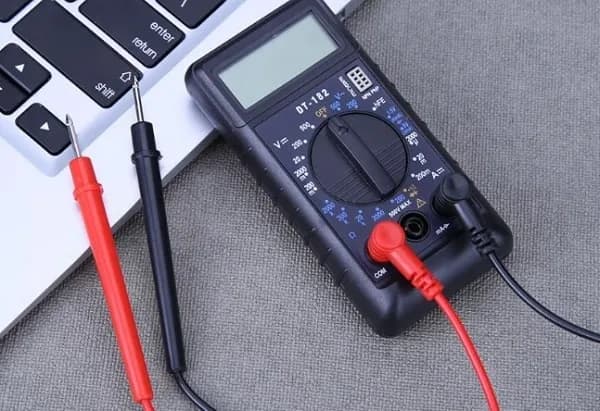

Bạn cần một đồng hồ đo điện đa năng, adapter laptop cần kiểm tra, ổ điện hoạt động bình thường và không gian khô ráo. Nếu dùng đồng hồ số, hãy cắm que đen vào cổng COM, que đỏ vào cổng V/Ω. Nếu dùng đồng hồ kim, cần chỉnh thang đo phù hợp và quan sát kim cẩn thận hơn vì sai số đọc thường lớn hơn.

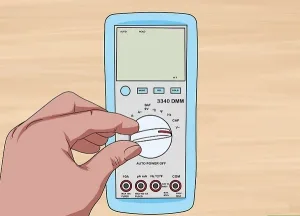

Luôn đặt đồng hồ ở chế độ đo điện áp một chiều DC, thường ký hiệu là V⎓ hoặc DCV. Không đặt nhầm sang đo dòng A hoặc đo điện trở Ω khi adapter đang cắm điện. Việc đặt sai thang đo có thể làm cháy cầu chì đồng hồ, đo sai kết quả hoặc gây chập nếu hai que đo chạm nhau trong lúc đang cấp nguồn.

Kiểm tra dây adapter trước khi đo. Nếu dây bị nứt, hở lõi đồng, biến dạng do nóng hoặc đầu jack lỏng bất thường, không nên tiếp tục thử nhiều lần trên laptop. Với adapter có mùi khét, vỏ phồng, phát tiếng rè lớn hoặc nóng bất thường ngay khi cắm điện, nên ngắt nguồn và thay adapter đúng chuẩn thay vì cố đo trong thời gian dài.

Cách đo điện áp đầu ra adapter laptop

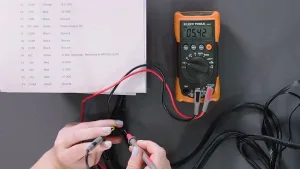

Cắm adapter vào ổ điện, chờ vài giây để nguồn ổn định. Chuyển multimeter sang thang DCV cao hơn điện áp cần đo, ví dụ thang 20V hoặc 200V tùy loại đồng hồ. Với adapter laptop phổ biến 19V đến 20V, thang 20V trên nhiều đồng hồ số có thể đo được, nhưng nếu đồng hồ báo tràn hoặc không ổn định, hãy chuyển sang thang cao hơn.

Đặt que đỏ vào lõi trong của đầu jack sạc, que đen chạm vào phần vỏ ngoài của jack. Giữ hai que chắc tay, tránh để que đỏ và que đen chạm nhau. Nếu đồng hồ hiển thị khoảng 19V, 19.5V hoặc 20V gần với thông số Output, adapter đang có điện áp không tải tương đối bình thường. Nếu đồng hồ hiện số âm, bạn đã đặt ngược cực; đổi vị trí que đo là được.

Kết quả cần được hiểu theo ngữ cảnh. Adapter 19.5V đo được 19.2V đến 19.8V thường vẫn ổn khi không tải. Nếu chỉ còn vài volt, nhảy từ 0V lên 19V rồi tụt xuống, hoặc phải bẻ dây mới có điện, khả năng cao adapter, dây DC hoặc đầu jack đã lỗi. Trường hợp adapter đo đủ áp nhưng laptop vẫn không nhận sạc, lỗi có thể nằm ở chân sạc trên máy, pin, mạch sạc hoặc mainboard.

Cách xác định cực âm dương của đầu sạc

Đa số adapter laptop dùng lõi trong là cực dương và vỏ ngoài là cực âm, nhưng bạn vẫn nên nhìn ký hiệu polarity trên tem adapter. Ký hiệu này thường có dấu cộng nối với chấm ở giữa, dấu trừ nối với vòng ngoài. Nếu không chắc, hãy đo theo cách an toàn: que đỏ vào lõi trong, que đen vào vỏ ngoài. Khi đồng hồ hiện số dương, vị trí que đỏ đang là cực dương; khi hiện số âm, cực tính đang ngược lại.

Việc xác định đúng cực rất quan trọng nếu bạn đang kiểm tra adapter thay thế hoặc adapter đa năng. Dùng sai cực, sai điện áp hoặc đầu chuyển không đúng kích thước có thể khiến laptop không nhận sạc, nóng jack, hỏng mạch sạc hoặc làm chập nguồn đầu vào.

Kiểm tra dây adapter có bị đứt ngầm không

Dây adapter có thể đứt ngầm ở gần cục nguồn, gần đầu jack hoặc tại đoạn thường xuyên bị gập. Bề ngoài dây vẫn nguyên nhưng laptop lúc nhận lúc không, phải xoay đầu sạc hoặc bẻ dây mới vào điện. Để kiểm tra, vẫn đo điện áp DC ở đầu jack như phần trên, sau đó nhẹ nhàng uốn dây tại từng đoạn nghi ngờ.

Nếu điện áp đang ổn định rồi tụt về 0V, nhảy loạn hoặc mất điện khi bạn gập một đoạn dây nhất định, dây DC có thể đã đứt ngầm. Không nên tiếp tục dùng adapter trong tình trạng này vì điểm đứt có thể phát nhiệt, chập chờn làm laptop sập nguồn hoặc gây tia lửa nhỏ ở đầu tiếp xúc. Với dây rời AC từ ổ điện vào cục sạc, bạn có thể thử bằng một dây nguồn cùng chuẩn để loại trừ lỗi dây nguồn.

Nếu adapter dùng chuẩn USB-C Power Delivery, cách đo sẽ phức tạp hơn adapter đầu tròn truyền thống. Nhiều sạc USB-C chỉ cấp 5V ban đầu và cần thiết bị đàm phán PD mới lên 20V. Trong trường hợp này, multimeter thông thường chỉ giúp kiểm tra có điện cơ bản; để đánh giá đúng công suất và profile sạc, nên dùng USB-C power meter hoặc kiểm tra bằng thiết bị phù hợp.

Kiểm tra chân sạc laptop và nguồn vào máy

Nếu adapter đo đủ điện áp nhưng laptop vẫn không nhận sạc, hãy quan sát chân sạc trên máy. Dấu hiệu thường gặp là jack lỏng, cắm vào phải giữ nghiêng mới nhận, đèn báo sạc chớp tắt, đầu cắm nóng bất thường hoặc có vết cháy đen. Đây là lúc không nên chỉ thay adapter theo cảm tính, vì adapter tốt vẫn không giải quyết được chân sạc lỏng hoặc mạch sạc lỗi.

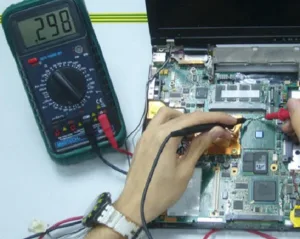

Người có kinh nghiệm kỹ thuật có thể đo tiếp tại jack DC hoặc điểm vào nguồn trên mainboard, nhưng bước này cần tháo máy, tránh chạm nhầm linh kiện và hiểu sơ đồ cực tính. Nếu bạn không quen sửa laptop, nên dừng ở bước đo adapter bên ngoài. Việc chọc que đo vào mainboard khi máy đang cấp nguồn có thể gây chập và làm lỗi nặng hơn.

Khi nào nên thay adapter, sửa chân sạc hoặc kiểm tra mainboard?

Nên thay adapter khi đồng hồ đo 0V, điện áp thấp hơn nhiều so với tem, điện áp chập chờn theo dây, cục sạc nóng bất thường, có mùi khét hoặc đã dùng sai công suất trong thời gian dài. Adapter thay thế cần đúng điện áp, đủ hoặc cao hơn dòng A/công suất W so với adapter gốc, đúng đầu jack và đúng cực tính. Không nên chọn adapter chỉ vì cắm vừa đầu sạc.

Nên kiểm tra chân sạc khi adapter đo tốt nhưng laptop chỉ nhận điện ở một góc cắm, đèn sạc chớp tắt hoặc đầu jack lỏng rõ rệt. Với các dòng máy có cổng sạc rời, chi phí và thời gian xử lý thường nhẹ hơn so với lỗi mainboard. Với máy có cổng sạc hàn trực tiếp hoặc cổng USB-C tích hợp nhiều đường tín hiệu, cần kỹ thuật viên kiểm tra để tránh thay nhầm linh kiện.

Nên kiểm tra mainboard hoặc mạch sạc khi adapter đúng chuẩn, chân sạc chắc, nhưng máy vẫn không lên nguồn, không sạc pin hoặc báo lỗi sạc trong BIOS/hệ điều hành. Một số lỗi liên quan IC sạc, mosfet nguồn, pin lỗi hoặc firmware pin. Lúc này multimeter chỉ là bước khoanh vùng ban đầu, không đủ để kết luận toàn bộ tình trạng máy.

Lưu ý an toàn và xử lý dữ liệu khi mang máy đi kiểm tra

Khi mang laptop đi kiểm tra sạc, bạn không nhất thiết phải giao mật khẩu hệ điều hành nếu chỉ cần đo adapter, chân sạc và nguồn vào. Nếu kỹ thuật viên cần khởi động máy để xem trạng thái pin, hãy sao lưu dữ liệu quan trọng trước, đăng xuất tài khoản nhạy cảm hoặc tạo tài khoản tạm nếu có thể. Với máy công ty, nên hỏi bộ phận IT trước khi để bên ngoài tháo kiểm tra.

Tại TP.HCM, đặc biệt với người dùng ở Tân Bình và khu vực lân cận, bạn có thể mang cả laptop, adapter và dây nguồn đi cùng để kiểm tra đồng bộ. Việc chỉ mang laptop hoặc chỉ mang cục sạc đôi khi khiến kết luận thiếu chính xác, vì lỗi có thể nằm ở dây AC, adapter, đầu jack, pin hoặc mạch sạc trên máy.

Nếu mục tiêu của bạn là mua máy cũ, kiểm tra adapter cũng là một phần quan trọng trong quy trình đánh giá. Adapter đúng chuẩn, điện áp ổn định và đầu sạc không lỏng giúp giảm rủi ro phát sinh sau khi mua. Bạn có thể xem thêm hướng dẫn tổng quát tại cách kiểm tra laptop cũ giá rẻ trước khi mua. Nếu máy đang có lỗi sạc rõ ràng, bài laptop không nhận nguồn điện khi cắm sạc sẽ giúp bạn khoanh vùng thêm trước khi sửa.

Câu hỏi thường gặp khi kiểm tra adapter bằng multimeter

Adapter ghi 19.5V nhưng đo được 19.8V có sao không?

Sai số nhỏ khi đo không tải thường không đáng lo. Điều cần chú ý là điện áp có ổn định hay không, adapter có nóng bất thường không và laptop có nhận sạc ổn định không.

Đồng hồ hiện số âm khi đo đầu sạc nghĩa là gì?

Số âm thường chỉ là bạn đặt ngược que đo so với cực tính của đầu sạc. Hãy đổi que đỏ và que đen để xác nhận lại. Không nên kết luận adapter hỏng chỉ vì màn hình hiện dấu âm.

Adapter đo đủ volt nhưng laptop vẫn không sạc thì lỗi ở đâu?

Lỗi có thể nằm ở chân sạc, pin, mạch sạc hoặc mainboard. Hãy kiểm tra jack có lỏng không, thử adapter đúng chuẩn khác nếu có, rồi mới quyết định sửa chân sạc hay kiểm tra mainboard.

Có nên tự đo bên trong laptop không?

Nếu không có kinh nghiệm tháo máy và đo nguồn mainboard, bạn nên dừng ở bước đo adapter bên ngoài. Đo sai điểm trên mainboard có thể gây chập nguồn và làm chi phí sửa tăng lên.
